TomKia Posted November 18, 2013 Posted November 18, 2013 Hallo, Ik heb afgelopen weekend centrale deurvergrendeling ingebouwd in mijn kia picanto uit 2010. Ik heb allemaal foto's gemaakt om deze hier te delen (deze zijn alleen te groot). Ook had ik de speakers vervangen door 16 cm speakers. Nu had ik alleen het probleem nog met de knipperlicht aansluiting. Het is 1 draadje uit de module, maar waar kan ik deze het beste aansluiten? Waar ik ook 'makkelijk' bijkom. Ik heb wel het relais van de knipperlicht-aansturing gevonden (zwart groot relais) Groeten,Tom Quote

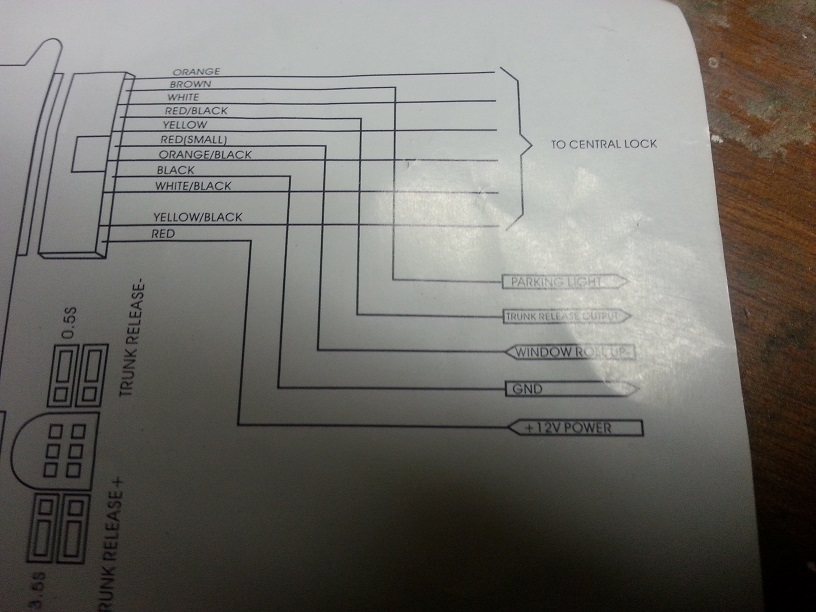

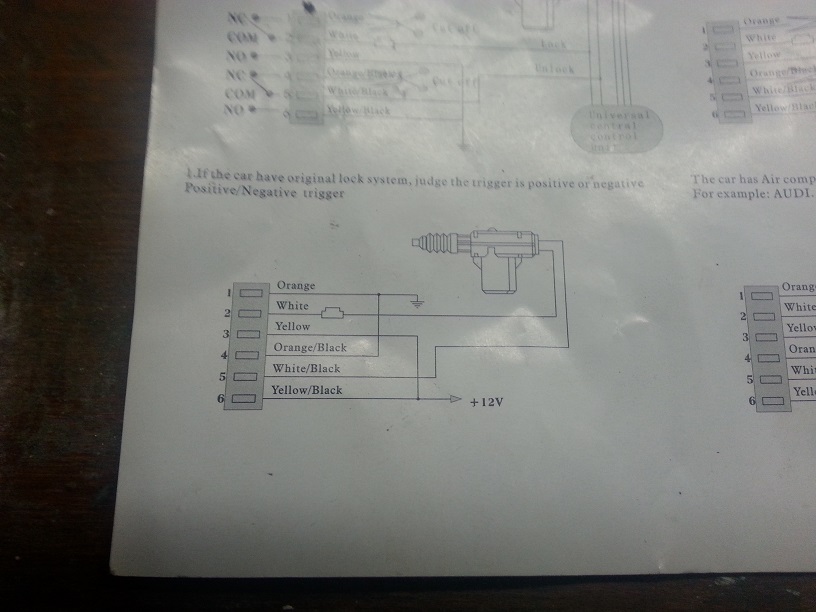

TomKia Posted November 22, 2013 Author Posted November 22, 2013 Dit zijn de schema's erbij. Hopelijk hebben andere er wat aan. Ik weet alleen niet hoe de knipperlicht moet aangesloten worden. Denk zelf dat ik de uitgang van de module via 2 diodes naar mijn gevaren lichtschakelaar monteer. Quote
John Kanon Posted November 22, 2013 Posted November 22, 2013 Was dat in 2010 geen optie?,ik loop nog sneller naar de maan dan dat ik zoiets voor elkaar krijg,maar dat ligt vast aan mij.Pfff. Quote
Jack_z Posted November 22, 2013 Posted November 22, 2013 thank god dat ik het al af winkel heb, maar dan nog steeds super dat je het hier even uitleg en met goede foto erbij Quote
TomKia Posted November 28, 2013 Author Posted November 28, 2013 Het inbouwen valt alles mee. Het deurpaneel moest er toch al uit vanwege de 'uitstekende' speakers van Kia. Deze heb ik vervangen door 16 cm speakers (ja dat past). CV was inderdaad een optie om dit erbij te hebben, maar toen helaas niet voor gekozen. Ik ga van het weekend een poging doen om de knipperlichten aan te sluiten. ik stuur 12Volt uit vanuit mijn cv-unit. Deze ga ik aansluiten op de alarmlichtschakelaar. Quote
TomKia Posted December 23, 2013 Author Posted December 23, 2013 Nee, helaas niet (anders had ik zeker wat foto's erop gezet). Ik had de radio eruit gehaald in de hoop dat ik dat bij de connector van de alarmschakelaar kon komen. Dit was helaas niet het geval, want er zit onder de schakelaar nog een plastic 'plaat' waardoor je niet bij de achterkant van de schakelaar kan komen. Dus als iemand nog ideeën heeft, zijn die welkom! Quote
TomKia Posted January 16, 2014 Author Posted January 16, 2014 Ik heb nu het zwarte relais gevonden die schakelt als je de gevarenlicht schakelaar indrukt. Dit is alleen een schakel-plus relais (dus deze schakelt nog een andere relais). Op internet had ik gevonden dat ik pin 40 en 41 moet hebben op de i/p junction box. Deze is voor de aansturing voor linker en rechter knipperlichten. Weet iemand waar ik deze junction box kan vinden? Quote
Picawhite Posted January 16, 2014 Posted January 16, 2014 dacht dat ie of links in de A-style of links ondr het dash.Een draadje ja inderdaad splitsen naar twee met weerstand/diode en anders kan je ook nog stuurkapjes eraf en dan rechtstreeks vanaf de schakelaar af . Quote
Jack_z Posted January 16, 2014 Posted January 16, 2014 dacht dat ie of links in de A-style of links ondr het dash.Een draadje ja inderdaad splitsen naar twee met weerstand/diode en anders kan je ook nog stuurkapjes eraf en dan rechtstreeks vanaf de schakelaar af . say what ? stuurkapjes eraf ? Quote
Murcielaygo Posted January 17, 2014 Posted January 17, 2014 dacht dat ie of links in de A-style of links ondr het dash.Een draadje ja inderdaad splitsen naar twee met weerstand/diode en anders kan je ook nog stuurkapjes eraf en dan rechtstreeks vanaf de schakelaar af . Daar kun je tegenwoordig niet 100% van uitgaan! Bij mijn Aygo waren de knippers zelf positief gestuurd, maar schakelde de hendel negatief! Bij de Picanto stuurt de hendel een positief signaal naar de knipper-unit en gaat van daaruit pas het knipper-signaal naar de lampjes. In ieder geval bij de exemplaren met "triple turn". Dus daar kun je ook niet zomaar een signaal op gooien. Persoonlijk zou ik dan de signaaldraden in de linker dorpel (naar de achterlichten) opzoeken en daar de knippersignalen op toevoegen. Quote
TomKia Posted January 20, 2014 Author Posted January 20, 2014 Ik denk dat ik maar de 2 knipperlicht aansluitingen ga opzoeken die rechtstreeks op de knipperlichtlampjes zijn gemonteerd. Quote
Murcielaygo Posted January 20, 2014 Posted January 20, 2014 Die zou je in de linker dorpel moeten kunnen vinden volgens mij. Quote
TomKia Posted January 24, 2014 Author Posted January 24, 2014 Dank je wel voor je antwoord. Ik ga van het weekend even zoeken. Quote
Double-g Posted February 2, 2014 Posted February 2, 2014 Ik heb het nieuwe model picanto base, deze heeft wel cv maar geen afstandbediening. Nu wil ik deze gaan inbouwen, en heb wel een kastje gevonden onder het stuur weet alleen niet zeker of deze van de cv is. Misschien is er iemand de er ervaring mee heeft en me een beetje opweg kan helpen Quote
xtra40 Posted February 2, 2014 Posted February 2, 2014 mijn advies is om er een externe cv set in te bouwen en dan in de bestuurders deur een externe motor om de boel opslot en weer open te trekken op deze manier hoef je niet in de orginelle bedrading te gaan zitten rommelen met misschien alle gevolgen van dien ik heb dit al eerder bij een nieuwe type picanto gedaan en is erg goed en snel in te bouwen 1 Quote
bondi Posted February 3, 2014 Posted February 3, 2014 @Double-g Ikzelf heb ongeveer twee jaar geleden de Avital 2101L besteld in Amerika via eBay. Zie topic http://www.kiaclub.nl/topic/8806-electrisch-schema/page-2 voor het elektrische schema wanneer je knipperlicht-eenheid een Triple-Turn functie heeft. Tesamen met volgend artikel: http://www.the12volt.com/installbay/forum_posts.asp?TID=120737 heb ik hem redelijk snel kunnen inbouwen in mijn PIcanto Base. suc6 1 Quote
Double-g Posted February 3, 2014 Posted February 3, 2014 @bondi bedankt daar kan ik wat mee. Had het forum al doorzocht maar was dit topic nog niet tegen gekomen. Quote
Double-g Posted February 8, 2014 Posted February 8, 2014 @bondi vandaag mijn cv afstandsbediening ingebouwd en werkt perfect, met behulp van jou aangewezen topics. Helemaal super, bedankt Quote
bondi Posted February 9, 2014 Posted February 9, 2014 @Double-g, mooi dat het gelukt is. Heb je nog een extra relais moeten plaatsen? Quote
Double-g Posted February 9, 2014 Posted February 9, 2014 @bondi, Ik heb dit universele setje aangeschaft en deze heeft verschillende aansluit mogelijkheden aangezien de bestaande cv in de picanto massa gestuurd is, was het een kwestie van de juiste draden op de juiste plaats verbinden zonder extra relais. De knipper lichten ben ik nog even aan het uitzoeken, voor zover ben ik er al achter dat deze ook massa gestuurd worden. en bij dit setje moet dat volgens mij ook mogelijk zijn. maar ik puzzel nog even verder. Voor andere die ook dit willen inbouwen dit setje heb ik besteld op www.cargoods.nl voor 19,95 1 Quote
Daisy Posted March 11, 2014 Posted March 11, 2014 Dit zijn de schema's erbij. Hopelijk hebben andere er wat aan. Ik weet alleen niet hoe de knipperlicht moet aangesloten worden. Denk zelf dat ik de uitgang van de module via 2 diodes naar mijn gevaren lichtschakelaar monteer. OMG !!! TomKia.... mijn dank is groot!.... GrtZ Dais Quote
Picanto2007 Posted September 22, 2014 Posted September 22, 2014 Hoi Heeft iemand een schema van cv in de deur van welke kabel is Alvast bedankt Raouji Quote
Ozz Posted July 2, 2015 Posted July 2, 2015 @bondi, Ik heb dit universele setje aangeschaft en deze heeft verschillende aansluit mogelijkheden aangezien de bestaande cv in de picanto massa gestuurd is, was het een kwestie van de juiste draden op de juiste plaats verbinden zonder extra relais. De knipper lichten ben ik nog even aan het uitzoeken, voor zover ben ik er al achter dat deze ook massa gestuurd worden. en bij dit setje moet dat volgens mij ook mogelijk zijn. maar ik puzzel nog even verder. Voor andere die ook dit willen inbouwen dit setje heb ik besteld op www.cargoods.nl voor 19,95 Quote
